T型管道過濾器

概述

T型管道過濾器適用于蒸汽、空氣、煤油、水等配管上排除銹渣及異物保護閥門及設備。

特點

T型管道過濾器流通快速,故壓力損失小,抗污性強。排渣方便。A型表示角式.B表示直通式。

主要性能規范

Type
型號
Nomiaal Pressure(MPa)
公稱壓力
WorkingTempoature(℃)
工作溫度
Filter Net Eye Number
濾網目數
Applicable media
適用介質
TG—A 2.0 300 20—150 Steam.Air.Water,Oil
YG—B 5.0 425 20—150 蒸汽、空氣、水、油

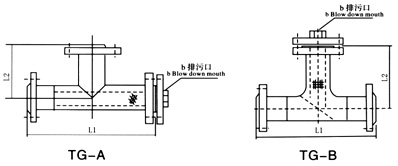

T型管道過濾器

技術參數表

  型號
(MPa)
公稱壓力

連接方式
(DN)
公稱通徑
 (mm)
外形尺寸
L1 L2 C
TG—A型
PN一2.0
Flange
法蘭
50 277 128 457
65 316 146 530
80 337 156 568
100 388 181 648
150 491 232 842
200 591 280 1031
250 668 318 1169
300 768 368 1370
TG—A型
PN一5.0
Flange
法蘭
50 292 134 472
65 331 152 545
80 360 165 591
100 416 191 676
150 521 241 871
200 621 289 1062
250 716 333 1216
300 821 384 1421



 型號
(MPa)
公稱壓力
連接方式 (DN)
公稱通徑
mm
外形尺寸
W(in)
L1 L2 C
TG—B型
PN一2.0
Flange
法蘭
50 250 149 281 RC1/2〞
65 292 170 325 RC1/2〞
80 312 181 352 RC1/2〞
100 362 267 412 RC3/4〞
150 464 260 539 RC3/4〞
200 500 311 660 RC3/4〞
250 600 351 761 RC3/4〞
300 736 400 886 RC3/4〞
TG—B型
PN一5.0
Flange
法蘭
50 268 158 298 RC1/2〞
65 304 179 337 RC1/2〞
80 330 196 370 RC1/2〞
100 382 225 432 RC3/4〞
150 482 280 557 RC3/4〞
200 578 332.5 678 RC3/4〞
250 666 383 791 RC3/4〞
300 768 437 918 RC3/4〞



溫馨提示:
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的T型管道過濾器性能參數、結構尺寸參數、價格等詳情,或要求印刷樣本,請聯系我們
