用途及使用范圍

T47H-16c或Q浮球式疏水調節閥(引進前蘇聯原型號T47H16c浮球式調節閥)適用于電站、化工、制藥、造紙等行業具有加熱器的工業部門，用于除氧汽水箱水位的調節。有效控制加熱器中的水量多少的必須設備。

此閥外形尺寸較大．適用于較大背壓力且不會泄漏蒸汽，排出的凝結水是接近蒸汽壓力的飽和水，故有利于提高本閥門的設備熱效率和二次蒸汽利用的節能特點。
該閥隨著凝結水液面上升，當浮球升到距罩蓋底平面403mm時，閥門全開使冷凝結水大量排入水箱。當浮球下降 113毫米后．閥門全關．冷凝水不能流出，使浮球穩定的限制在113-403毫米的空間范圍內變化．從而使閥門達到只能排放空氣和水殛高溫冷凝水，而阻止蒸汽泄漏的優越性。
本閥是利用凝結水液位的變化而使浮球上升和下降，也可以手柄操作．從而驅動下部的啟閉裝置．開啟和關閉．實現排水阻氣的功能。

當前疏水閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

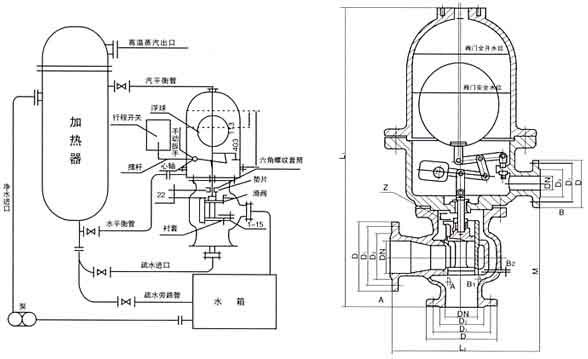

T47H-16C浮球式疏水調節閥結構示意圖

產日型號	公稱通徑	主要外形尺寸			連接尺寸
產日型號	公稱通徑	長	寬	高	L1	L2	M	A-D	D1	D2	b	z-Φd	DN	B-D	D1	D2	b	Z-Φd
T41H-16C	40	460	540	964	160	240	385	145	110	85	18	4×18	40	145	110	85	18	4×18
	50							160	125	100	20	4×18
	80							195	160	135	22	8×18
	100							215	180	155	25	8×18
	150	470	560	980				280	240	210	30	8×23
