G41C堰式搪瓷隔膜閥

概述

G41C堰式搪瓷隔膜閥適用于工作溫度、≤100℃的一般腐蝕性介質管路上作啟閉作用。
壓力等級：0.6 設計與制造：GB12239
結構長度：GB12221、JB1688
法蘭連接尺寸：GB4216、JB78



測試

襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN 閥體：PN×1.5 密封：PN×1.1

材料

閥體：鑄鐵 閥蓋：鑄鐵 襯里：玻璃搪瓷 隔膜：橡膠、氟塑料
閥瓣：鑄鐵 閥桿：碳鋼 手輪：鑄鐵

結構特點

1.搪瓷表面十分光滑和具有格力金屬離子的特性。
2.具有良好的耐磨性和電絕緣性。

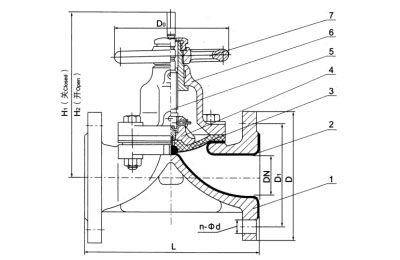

部件列表：1、閥體2、閥體襯里3、隔膜4、閥瓣5、閥桿6、閥蓋7、手輪
G41C堰式搪瓷隔膜閥結構圖

公稱通徑 公稱壓力 工作壓力 L D D1 n-Фd H1 H2 D0 質量
15 1.0 0.6 125 95 65 4-14 105 112 100 3
20 135 105 75 4-14 116 125 100 4
25 145 115 85 4-14 123 137 120 5.5
332 160 140 100 4-18 134 152 120 7
40 180 150 110 4-18 155 175 140 9
50 210 165 125 4-18 171 197 140 12
65 250 185 145 4-18 206 240 200 19
80 300 200 160 4-48 220 260 200 26
100 350 220 180 8-18 272 324 280 39
125 400 250 210 8-18 338 406 280 63
150 460 285 240 8-23 380 460 320 86
200 0.4 570 340 295 8-23 506 626 400 142
250 680 395 350 12-23 590 726 500 261

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的G41C堰式搪瓷隔膜閥性能參數、結構尺寸參數、價格等詳情，或要求印刷樣本，請聯系我們。
