設計與制造：GB12237
結構長度：GB12221
法蘭連接尺寸：JB78
QF41Fs放料球閥專用于控制強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，適用于不同工作溫度和流體管路。具有強度高、耐腐蝕性能好的特點。
適用溫度：≤100℃、≤120℃、≤150℃、（可按照襯里材料）
壓力等級：0.6、1.0、1.6
襯里層：電火花檢測
實驗與檢驗按GB/T13927標準
公稱壓力：PN閥體：PN×1.5 密封：PN×1.1 低壓密封：0.4～0.7MPa
閥體：鑄鐵、碳鋼 端蓋：鑄鐵、碳鋼 襯里：FEP 密封圈：PTFE
球體：碳鋼完全包覆氟塑料 填料：PTFE 手柄：碳鋼

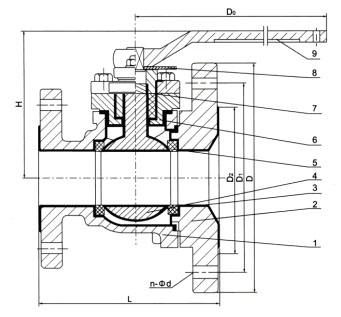

1、閥體、2、端蓋3、襯里4、球閥板5、四氟圈6、填料函7、壓子8、定位板9、手柄
| 公稱通徑 | L | D | D1 | D2 | n-Фd | H | D0 | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 1.6 | 0.6 | 1.6 | 0.6 | 1.6 | 0.6 | 1.6 | ||||
| 40/65 | 130 | 145/160 | 145/180 | 110/130 | 110/145 | 85/110 | 85/120 | 4-18/4-14 | 4-18/4-18 | 110 | 200 |
| 50/80 | 160 | 160/185 | 160/195 | 125/150 | 125/160 | 100/125 | 100/135 | 4-18/4-18 | 4-18/8-18 | 130 | 250 |
| 50/100 | 160 | 160/205 | 160/215 | 125/170 | 125/180 | 100/145 | 100/155 | 4-18/4-18 | 4-18/8-18 | 130 | 250 |
| 50/125 | 160 | 160/235 | 160/245 | 125/200 | 125/210 | 100/175 | 100/185 | 4-18/8-18 | 4-18/8-18 | 130 | 250 |
| 80/125 | 200 | 195/235 | 195/245 | 160/200 | 160/210 | 135/175 | 135/185 | 4-18/8-18 | 4-18/8-18 | 184 | 400 |
| 80/150 | 200 | 195/260 | 195/280 | 160/225 | 160/240 | 135/200 | 135/210 | 4-18/8-18 | 4-18/8-23 | 184 | 400 |
